Single Slot BeCu Finger Stock



Jednoslotový BeCu palec môže byť použitý v EMI tieneniach alebo ESD kontaktoch. Niektoré štandardy sú dostupné aj vo zvitkoch s dĺžkou 7,6 m. Produkt je možné stlačiť 100 000 krát bez deformácie.





Číslo dielu	T (mm)	A	B	C	R1	R2	P	S	Lmax	Uzly	Farba povrchu

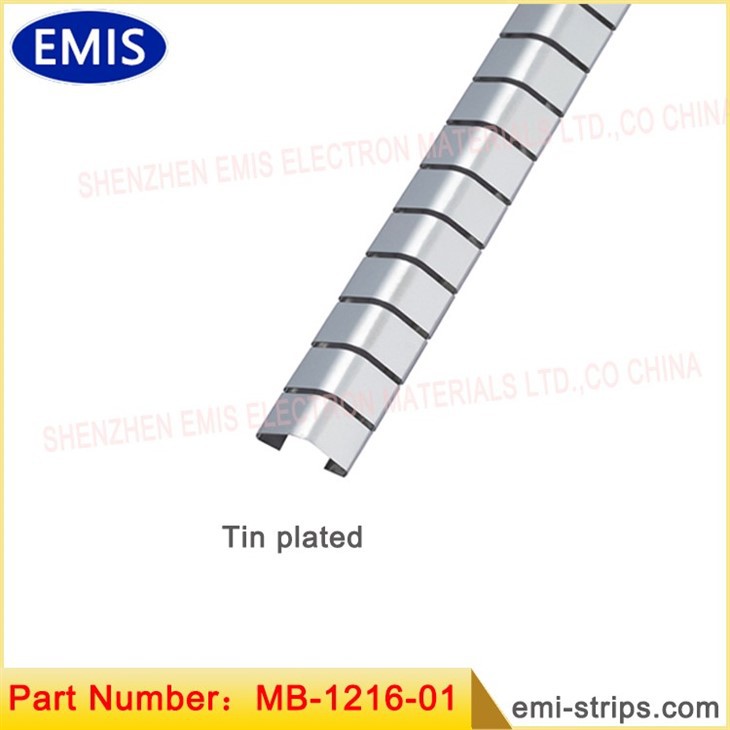

MB-1216-01	0.05	8.13	2.79	2.16	0.51	2.79	4.75	0.5	408 mm	86	Svetlá povrchová úprava
MB-1216-0S/N	0.05	8.13	2.79	2.16	0.51	2.79	4.75	0.5	408 mm	86	-0S:Cín / -0N:Nikel
MB-1216-0Z	0.05	8.13	2.79	2.16	0.51	2.79	4.75	0.5	408 mm	86	Pozinkovaný
Re: Dĺžka môže byť rezaná na X uzlov, X=1.2.3.4..., Povrch môže byť tiež pokovovaný zlatom. Striebro a zinok atď

Poznámky: MB-1116-01 Hrúbka=0.089 mm;MB-1216-01 Hrúbka=0.05 mm, ostatné veľkosti sú rovnaké.



Číslo dielu prsta pažby a formát tesnenia: MB-1/2XXX-AA

Poznámky:

M: predstavuje kov; B: predstavuje berýliovú meď;

1: predstavuje normálnu hrúbku suroviny;

2: predstavujú tenšiu hrúbku alebo ultra mäkký proces;

XXX: predstavuje jedinečné číslo časti;

AA sa rovná {{0}}: montážne výrobky;01: lesklý povrch;0N: pokovovanie Ni;

{{0}}S: pokovovanie cínom;0Z: pokovovanie zinkom;0G: pokovovanie zlatom;0A: pokovovanie Ag.

MS (P) -XXXX - AA

Poznámky: M: predstavuje kov; S: predstavujú ako SUS, ostatné položky ako vyššie.





Minimálne náklady na výrobu slotu.

Spôsoby inštalácie jednoštrbinového BeCu palca a tesnení: Diely namontované na slote sa jednoducho inštalujú pomocou štrbín, kde je potrebný obojsmerný pohyb. Jednoducho nainštalujte diel do jedného slotu a zacvaknite ho do druhého slotu alebo cez okraj rámu; Napríklad: MB-1216-01/1116-01/1136-01 atď.

Ideálne na uzemnenie a tienenie v nasledujúcich aplikáciách elektronických krytov.

Kľučky na prednom paneli - Kryty podvozku.

Zásuvné jednotky - Backplanes.

Podrackové zostavy.

Niektoré štandardy sú dostupné aj vo zvitkoch s dĺžkou 7,6 m.





V oblasti elektroniky a telekomunikácií predstavujú elektromagnetické rušenie (EMI) a elektrostatický výboj (ESD) značné výzvy. Keďže elektronické zariadenia sú kompaktnejšie a vzájomne prepojené, potreba efektívneho tienenia EMI a ESD ochrany sa stala prvoradou. Jedným z riešení, ktoré si získalo uznanie pre svoju všestrannosť a spoľahlivosť, je Single Slot BeCu Finger Stock.

Jednoslotové tesnenie BeCu Finger Stock je flexibilné a odolné tesnenie vyrobené zo zliatiny berýliovej medi (BeCu), známe pre svoju vynikajúcu elektrickú vodivosť a mechanické vlastnosti. Táto pažba prstov je navrhnutá tak, aby poskytovala spoľahlivé tienenie EMI a ESD kontakt v rôznych aplikáciách, vďaka čomu je ideálnou voľbou pre odvetvia, ako sú telekomunikácie, letecký priemysel, automobilový priemysel a lekárska elektronika.

Jednou z pozoruhodných vlastností Single Slot BeCu Finger Stock je jeho prispôsobivosť. Môže sa použiť v tieniacich tesneniach proti EMI, ktoré sa bežne používajú na zabránenie úniku elektromagnetického žiarenia z elektronických krytov. Tieto tesnenia vytvárajú vodivú bariéru, ktorá obklopuje citlivé komponenty, čím sa minimalizuje riziko rušenia vonkajšími elektromagnetickými poľami a zaisťuje sa správne fungovanie elektronických zariadení.

Jednoslotový BeCu Finger Stock sa navyše používa aj ako ESD kontakt, ktorý pomáha odvádzať elektrostatické výboje preč od citlivých obvodov. Elektrostatické výboje môžu spôsobiť neopraviteľné poškodenie elektronických komponentov, čo vedie k poruchám alebo dokonca k úplnému zlyhaniu zariadenia. Využitím pažby prsta ako ESD kontaktu môžu výrobcovia chrániť svoje produkty pred ESD udalosťami, čím sa zabezpečí ich životnosť a spoľahlivosť.

Jednoslotový BeCu Finger Stock sa dodáva v rôznych formách a konfiguráciách v závislosti od konkrétnych požiadaviek aplikácie. Niektoré štandardy sú dostupné v zvitkoch s dĺžkou 7,6 metra, čo umožňuje jednoduché prispôsobenie a inštaláciu do rôznych elektronických skríň. Táto flexibilita umožňuje inžinierom a dizajnérom prispôsobiť pažbu prsta tak, aby vyhovovala širokej škále tvarov a veľkostí, čím sa zabezpečí optimálne tienenie EMI a ochrana proti ESD.

Jednou z kľúčových výhod jednoslotovej BeCu Finger Stock je jej výnimočná odolnosť. Napriek svojej flexibilite je pažba prstov schopná vydržať stlačenie až 100,{1}}-krát bez akejkoľvek deformácie. Táto vlastnosť je rozhodujúca v aplikáciách, kde dochádza k opakovanému otváraniu a zatváraniu elektronických krytov, ako sú zariadenia s odnímateľnými priehradkami na batérie alebo prístupovými panelmi. Dlhá životnosť a spoľahlivosť pažby prstov prispieva k celkovému výkonu a životnosti elektronických zariadení.

Na zabezpečenie vysokokvalitného a spoľahlivého výkonu je nevyhnutné dodržiavať priemyselné štandardy a pokyny. Jednoslotový BeCu Finger Stock vyhovuje rôznym normám vrátane noriem týkajúcich sa účinnosti tienenia EMI a environmentálnych predpisov. Vitajte na prispôsobenie výberu.





Tok výrobného procesu BeCu Fingerstock





Naša spoločnosť používa hlavne suroviny od BrushWellman Co., Ltd z USA.

Chemická zložka

Byť----------------1.8 percent -2. percent (séria s vysokým obsahom berýlia)

Kobalt plus nikel----------0.20 percent (aspoň)

Kobalt plus nikel plus železo----- 0,60 percent (najviac)

Meď--------------------zostávajúce

Fyzické vlastníctvo

Elektrická vodivosť (IACS) ---22-25 percent

Modul pružnosti (psi)--- 18.5*10⁶





Akuové tepelné spracovanie môže zvýšiť tvrdosť 1/4 hodiny alebo 1/2 hodiny BeCu surovín na tvrdosť viac ako 373 HV, aby sa zabezpečili požiadavky na elasticitu produktov BeCu.

kľúčové parametre:

stupeň vákua:<1Pa

Teplota: 600 F

Doba namáčania: 2 hodiny

Ochranný plyn: dusík

Čistota: 99,9999 percent







IEnvironmentálne požiadavky na produkty

Naše produkty spĺňajú požiadavky správy SGS, správy ROHS, REACH, správy bez halogénov (HF) atď.











Otázky a odpovede výrobného procesu a technológie

Otázka: 1Čo ak sa vyskytnú nejaké problémy na výkresoch zákazníkov týkajúce sa množstevnej výroby?

A1: Naše inžinierstvo ponúkne rady na zmenu a potom ich odovzdá zákazníkom na ďalšie potvrdenie a diskusiu o relevantných problémoch.



Q2: Čo ak majú zákazníci iba vzorku bez výkresu?

A2: Očakáva sa, že zákazníci pošlú vašu vzorku našej spoločnosti a naše oddelenie kvality vykoná celkové meranie rozmerov. Potom naše inžinierske oddelenie poskytne výkres, aby sme ho opäť stvrdili zákazníkom.



Otázka 3: Aký je základ konštrukcie našej štandardnej BeCu Fingerstock?

A3: BeCu Fingerstock má silnú nahraditeľnosť, naše štandardné produkty odkazujú na univerzálny štandard BeCu Fingerstock, aby sa zabezpečila primeraná štruktúra a výkon tienenia.



Q4: Prečo nepoužívať produkty zmäkčovacej technológie?

A4: zmäkčovacia technoloay je použitie metódy chemického ošetrenia. Po ošetrení nie je hrúbka zmäkčenia rovnomerná, ak nie je galvanicky pokovený, povrch bude špinavý atď., čo ovplyvní jeho vzhľad



Q5: Izolácia tepelného spracovania je 600F. môžeš to zmeniť?

A5: Je to najlepšia teplota tepelného spracovania, ktorú poskytuje americká továreň na materiály a naša spoločnosť ju nemôže zmeniť;
